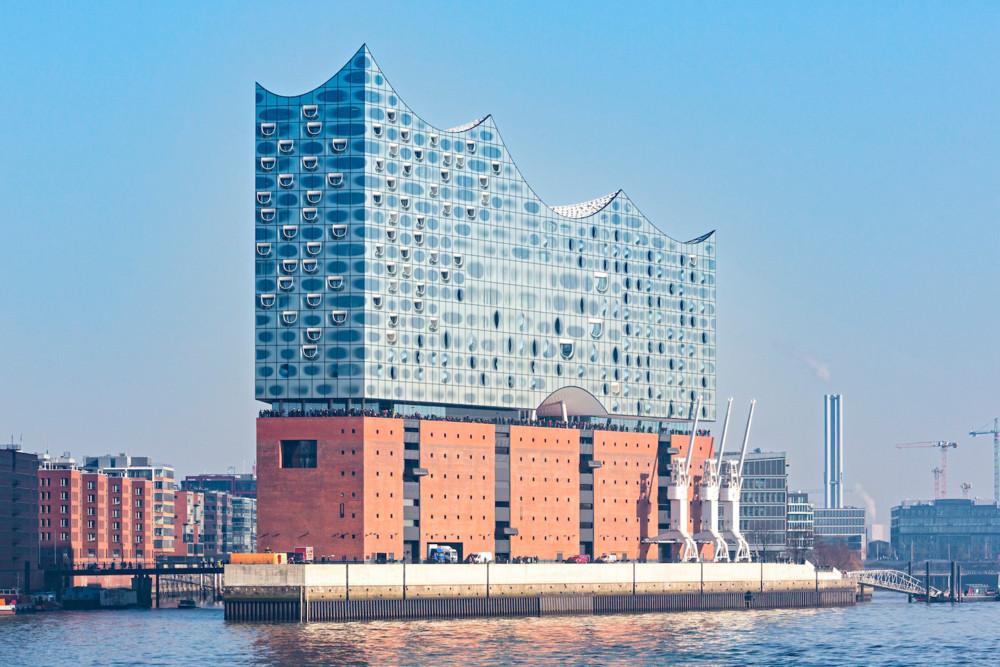

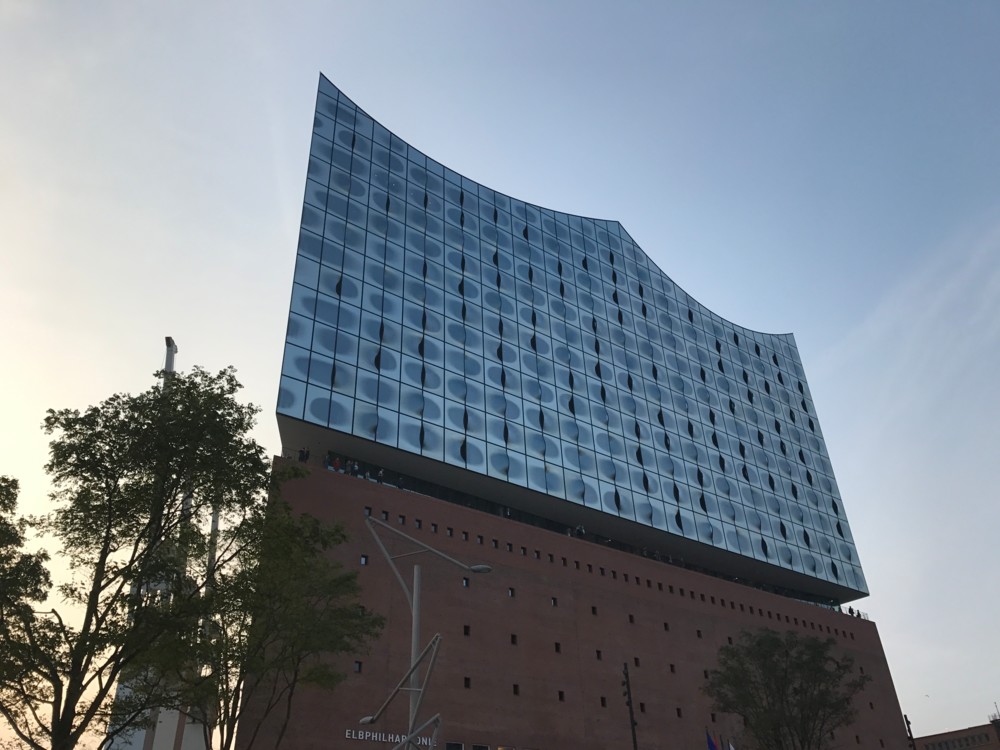

Elbphilharmonie

Het nieuwe paradepaardje van Hamburg

CES-sluitsysteem ondersteunt evenementlogistiek en zorgt voor betrouwbare back-up van toegangssystemen.

Sluitsysteem in dienst van evenementlogistiek

Vanaf het allereerste moment overtreft het nieuwe concertgebouw in Hamburg alle verwachtingen op het gebied van publiekswerking, bezoekersaantallen en zaalbezetting. Voor de exploitant van de Elbphilharmonie was het dan ook een geruststelling dat het op de tekentafel ontworpen sluitconcept in de praktijk meteen aan alle eisen voldeed.

Dennis Just, technisch directeur van de Elbphilharmonie, heeft nog levendiger herinneringen aan de besprekingen over het sluitplan. De grootste uitdaging was om functionele eenheden af te bakenen binnen het complexe geheel. Daarbij moesten bijvoorbeeld aparte toegangsrechten toegekend kunnen worden aan beveiligers, technici en schoonmakers enerzijds en artiesten anderzijds. Alleen al het concertgedeelte bevat meer dan 500 ruimten, waaronder ook goederenliften, technische ruimten, sluizen en doorgangen naar de andere vleugels van het gebouw.

Just is verheugd over het feit dat het plan, dat vrijwel volledig op de tekentafel is uitgedacht, al vanaf dag 1 zo goed functioneert. Van tevoren was tot in detail vastgelegd voor welke technische en gebruiksruimten welke sleutels en cilinders gebruikt moesten worden. “Uitstekend werk”, aldus Tino Konnertz, directeur van Konntec Sicherheitssysteme GmbH uit Mönchengladbach, het bedrijf dat het sluitsysteem heeft gerealiseerd. “Bovendien is met DU voor een van beste profielseries uit de markt gekozen. Hoewel het sluitsysteem uiterst complex is, zijn de algemene sleutels en de groepssleutels heel stabiel en geschikt voor langdurig en intensief gebruik”.

Integratie in vluchtdeurterminals

Deuren langdurig open dankzij sleutelschakelaars

Het CES-sluitsysteem, de elektronische toegangscontrole en de bediening van vluchtdeuren hebben de eerste praktijktest goed doorstaan. Zo kunnen de technisch medewerkers met hun afdelingssleutel tegelijkertijd de sleutelschakelaar in de vluchtdeurterminal bedienen en zo de verbindingsdeuren en goederenliften individueel aansturen.

Normaal gesproken wordt een deur geopend met een transponderkaart - in ieder geval voor een korte opening. Als de elektrisch bediende deuren langer open blijven, bijvoorbeeld voor een transport, dan treedt er in het gevaarmanagementsysteem in de centrale direct een alarm in werking.

Back-up voor perfecte concerten

In het beveiligingsconcept is nog een extra basisback-up opgenomen voor het concertgedeelte van het gebouw. Op alle verdiepingen van het concertgebouw - van de 'instrumentenwereld' in de kelder van het oude havenpakhuis tot en met de nieuwe 20e etage - zijn sleutelkluisjes aangebracht.Hierdoor is het mogelijk om het uitnemen van de afdelingssleutel elektronisch te beveiligen.

Met een sleutel van een lagere orde kan via een elektronisch beveiligd proces een sleutel van hogere orde uit het kluisje genomen worden, zodat de centrale delen van het gebouw altijd toegankelijk zijn. Op het sleutelkluisje zit een elektronische lezer. De gebruiker identificeert zich bij de lezer met de combisleutel die hij bij zich heeft. Daardoor wordt de afdelingssleutel in de sleutelkluis 'vrijgegeven' en via de mechanische sluiting uitgegeven. De sleutel van de lagere orde blijft als onderpand in de kluis zitten.

Dit type sleutelkluis is uniek en is - inclusief software en speciaal tandwielmechanisme - ontwikkeld en gerealiseerd door de elektronicaspecialisten van CES. De kluisjes zijn net als het vluchtdeursysteem opgenomen in het gevaarmanagementsysteem, dat 24 uur per dag bemand is en waar iedere inkomende en uitgaande afdelingssleutel wordt geregistreerd. Zodra er een manipulatiepoging wordt gesignaleerd, slaat het systeem alarm en stuurt het een sabotagemelding door.

Sluitcilinders in roestvrijstaal-look

Het metaal van de sluitcilinders is daarvoor mat vernikkeld en geborsteld

De sluitcilinders worden standaard uitgevoerd in messing. Om de gewenste roestvrijstaal-uitstraling te krijgen, is het messing mat vernikkeld en geborsteld.

CES heeft een eigen galvaniseerinstallatie waarmee het allerlei kleurafwerkingen voor sluitcilinders en sloten kan realiseren. Bijvoorbeeld witte, bruine of transparante lak voor gepolijste, geborstelde en chemisch gekleurde gebruineerde oppervlakken. Ook metaalafwerkingen als koper, nikkel, chroom en goud en metaaltinten als roestvrij staal en brons zijn mogelijk.

Realisatie

Het mechanische sluitsysteem van de Elbphilharmonie telt in totaal ruim 2500 sluitcilinders. Het systeem is ontworpen en uitgevoerd met System DU, dat dankzij de dubbele ondersnijding (double undercut) extra bescherming tegen kopiëren biedt.

Het systeem DU is door de veelheid aan varianten zeer geschikt voor de vele uitdagingen van de complexiteit van dit sluitsysteem. Om de gewenste roestvrijstaal-uitstraling te krijgen, zijn de sluitcilinders mat vernikkeld en geborsteld.
